S’attaquer à l’impression de la tour Eiffel est un exercice assez long, exercice auquel je me suis intéressé pour la première fois il y a un an et demi...
J’avais été alors rapidement confronté au problème de la finesse de la structure qui nécessitait certaines conditions pour être générée. J’avais décidé d'utiliser le trancher Slic3r pour y parvenir, au prix d’un temps important de calculs et de quelques plantages. L’impression avait finalement pu être réalisée aux conditions de dimensionner la tour à une hauteur de 250mm et d’utiliser une buse de 0,3mm. Cela impliquait aussi un temps d’impression de plus d’une journée…
Il y a quelques jours, je me suis demandé, de combien le temps l’impression de ce monument pouvait être réduit en utilisant une fonction apparue depuis dans Simplify3D, « la compensation horizontale de dimensions »
Ce paramètre permet d’appliquer un décalage des parois destiné à compenser des dérives dimensionnelles liées à l’imprimante ou à la matière. Mais dans le cas de la tour Eiffel il permet de rendre imprimable, en les dilatant, les parties trop fines normalement pour être générées a une échelle réduite.
Curieux du bénéfice que je pouvais tirer de cette fonction, j’ai donc décidé de l’imprimer de nouveau, avec comme objectif d’avoir un temps réduit d’impression tout en préservant la qualité de l’objet.
La hauteur de 200mm a été fixée comme compromis entre le temps d’impression, la qualité de l’objet final, et la faible dilatation à appliquer pour la rendre imprimable avec une buse de 0,4mm. La section des éléments a donc été augmentée de 0,25mm, ce qui est un minimum au regard de la finesse de certaines parties comme les rambardes du premier étage. La hauteur de couche, réglée à 0,2mm, permet, outre un meilleur rendu, d'améliorer la cohésion des couches dans les parties inclinées ne disposant pas de support.
Les vitesses utilisées dans le test sont les suivantes:
- 100mm/s pour les supports et les remplissages nid d’abeille
- 70mm/s pour le remplissage des zones comblées à 100%
- 35mm/s pour le périmètre extérieur
- 20mm/s pour les ponts
- 15mm/s pour la rétractation du fil
Nota: les fournisseurs de matières garantissent généralement l’extrusion du PLA entre 80 et 100mm/s maximum, il n’est donc pas forcément nécessaire de demander à votre machine d’aller plus vite.
Attention aussi aux capacités réelles de votre imprimante, car le firmware limite la vitesse à une valeur prédéfinie. Si vous paramétrez une vitesse supérieure, elle va être réduite sans que vous en soyez averti. Il est donc important avant de valider une vitesse de s’assurer qu’elle est réellement appliquée. Cette limitation, comme celle concernant l’accélération / décélération, est à l’origine de la plupart des différences entre le temps d’impression théorique donné par le trancheur, et le temps réel.
Indépendamment du temps d’impression, le défi était d’avoir une qualité acceptable tout en évitant les accroches des buses avec les parties imprimées, considérant la faible section des éléments de la structure.

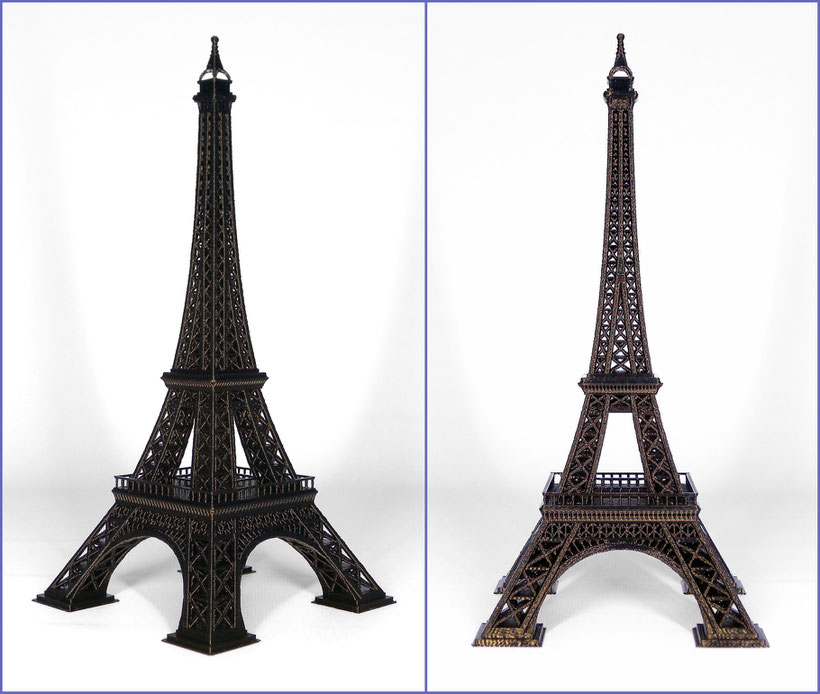

Verdict: 11 heures d’impression.
Conclusions sur les vitesses utilisées:
- 100mm/s pour cette impression ne pose pas de problème particulier dès lors que l’imprimante gère cette vitesse sans provoquer de vibrations. Elles sont souvent propices aux accroches et dégradent la qualité.
- Pour les 70mm/s pour les zones remplies à 100%, pas de problème non plus. Il faut toutefois que le débit de matière soit bien étalonné pour ne pas créer d'excroissances qui pourraient être accrochées.
- La vitesse de 35mm/s, qui peut sans doute être légèrement augmentée, a permis d’obtenir une qualité de surface acceptable tout en limitant la possibilité de créer des bords qui se soulèvent, principalement dans les parties en biseau situées en extrémité des zones en porte à faux. Il est aussi impératif d’avoir une bonne ventilation pour éviter ce phénomène.
- Utiliser 20mm/s pour les ponts n’a pas apporté de bénéfice particulier. 100mm/s permettrait un gain de temps sans dégrader les surfaces suspendues qui sont plus sensibles aux dimensions des parties qui les supportent qu'à la vitesse.
- Enfin, les 15mm/s ont permis d’effectuer les nombreuses rétractations sans créer de picots. Il est peut-être possible, là aussi, d’augmenter la vitesse sans incidence.
Voilà pour ce test.
À optimiser… ou pas…
Matière | PLA noir Ø1,75 3DPremium |
Fichier | EiffelTower_fixed.stl |
Trancheur | |
Hauteur | |
Diamètre de buse | |
Compensation horizontale | |
Longueur fil / volume | |
Temps d'impression | 10h58 |
Température Plateau | 70° |
Adhésion plateau | Laque |
Température première couche | 230° |
Température d'impression | 210° |
Hauteur couches | 0,20mm |
Couches solides extér | 3 |
Couches solides sup | 3 |
Couches solides inf | 3 |
Vitesse de base | 100mm/s |
Vitesse exter | 35% |
Vitesse 1ère couche | 30% |
Vitesse remplissage solide | 70% |
Déplacements | 120mm/s |
Sens de remplissage des couches | Inter => Exter |
Motif de remplissage | Nid d'abeille |
Remplissage | 20% |
Chevauchement autorisé | 15% |
Brim (bord) | 3 lignes, décalage:0 |
Support | Oui |
Résolution du support | 2mm |
Ventilation 1 | 50% à partir de la couche 4 |
Ventilation 2 | 75% à partir de la couche 10 |
Ventilation 3 | 100% à partir de la couche 20 |
Réglage temps mini par couche | 7 sec / vitesse 20% |
Rétractation | 1mm |
Vitesse de rétractation | 15mm/s |
Extrusion pour les ponts | 120% |
Vitesse pour les ponts | 20% |
Écrire commentaire
GOURREAU (dimanche, 12 août 2018 19:06)
bonjour
ou trouver vous la fonction" Compensation horizontale " dans simplify3D
cordialement
Genapart (lundi, 13 août 2018 17:38)
Bonjour,
La fonction se trouve dans l’onglet « Autre » en bas à gauche, dans la rubrique « Ajustements dimensionnels ».
